In che modo il filo smaltato a triplo strato può migliorare l'isolamento elettrico e l'efficienza dell'avvolgimento?

Huaying, si sviluppa un produttore specializzato di fili isolatiFilo smaltato a triplo stratoper applicazioni che richiedono isolamento elettrico affidabile, conduttività costante e prestazioni di avvolgimento precise. Comprenderne la costruzione, il processo di produzione e i criteri di selezione aiuta gli ingegneri e i team di approvvigionamento a scegliere un cavo adatto per apparecchiature elettriche ed elettroniche compatte.

Il cavo smaltato a triplo strato è progettato per combinare la conduttività elettrica con più strati isolanti protettivi. Le sue prestazioni dipendono dalle dimensioni del conduttore, dai materiali di rivestimento, dallo spessore dell'isolamento, dall'adesione e dalla consistenza della produzione. Per gli ingegneri che progettano trasformatori, induttori, bobine e altri componenti elettromagnetici, queste caratteristiche influenzano l'efficienza dell'avvolgimento, l'affidabilità elettrica e la stabilità operativa a lungo termine. Questa guida spiega i principi di funzionamento, i vantaggi chiave, le considerazioni sulla produzione, gli scenari applicativi e i fattori di acquisto associati al filo per avvolgimento isolato a triplo strato. Presenta inoltre le capacità produttive di Huaying e fornisce domande pratiche che gli acquirenti dovrebbero porre prima di selezionare le specifiche del filo.

Sommario

1. Cos'è il filo smaltato a triplo strato?
2. Come funziona la sua struttura e composizione materiale?
3. Quali sono i principali vantaggi prestazionali?
4. Come viene prodotto il filo smaltato a triplo strato?
5. Dove viene utilizzato il filo smaltato a triplo strato?
6. Come si confrontano le specifiche dei cavi?
7. In che modo gli acquirenti dovrebbero selezionare il cavo giusto?
8. Cosa dovresti sapere su Huaying?
9. Domande frequenti
10. Conclusione

1. Che cos'è il filo smaltato a triplo strato?

Il filo smaltato a triplo strato è un filo conduttivo progettato con più rivestimenti o strati isolanti per aiutare a isolare elettricamente il conduttore dai componenti circostanti. A seconda del design del prodotto, il conduttore può essere realizzato in rame o in un altro materiale conduttivo specificato, mentre il sistema di isolamento viene selezionato in base ai requisiti elettrici, termici e meccanici.

A differenza di un conduttore protetto da un singolo rivestimento, un design isolante a tre strati fornisce più barriere protettive. Questa costruzione può migliorare l'affidabilità dell'isolamento e aiutare i produttori a sviluppare componenti elettromagnetici compatti dove lo spazio di avvolgimento è limitato.

Il termine non deve essere confuso con ogni tipo di filo a triplo isolamento. Il filo per avvolgimento smaltato e il filo a triplo isolamento possono avere diversi sistemi di rivestimento, metodi di costruzione e requisiti di conformità. Gli acquirenti dovrebbero quindi verificare l'esatta struttura del prodotto piuttosto che presumere che tutti i cavi a tre strati condividano le stesse caratteristiche prestazionali.

Per ulteriori informazioni sul prodotto disponibile, visitare la pagina del prodotto Filo smaltato a triplo strato Huaying.

2. Come funziona la sua struttura e composizione materiale?

Le prestazioni del filo per avvolgimento a triplo strato dipendono da come il conduttore e il sistema di isolamento lavorano insieme. Ogni componente contribuisce alle caratteristiche elettriche e meccaniche complessive del filo.

• Nucleo conduttivo:Trasporta la corrente elettrica attraverso l'avvolgimento. Il materiale del conduttore, le dimensioni della sezione trasversale e la configurazione dei trefoli influenzano la resistenza elettrica e la capacità di trasporto di corrente.
• Strato isolante primario:Fornisce una barriera elettrica iniziale tra il conduttore e le spire o i componenti adiacenti.
• Strato isolante intermedio:Aggiunge un'altra barriera protettiva e contribuisce al sistema di isolamento complessivo.
• Strato isolante esterno:Aiuta a proteggere gli strati sottostanti durante la manipolazione, l'avvolgimento e l'assemblaggio, in base alle proprietà del materiale.

La composizione effettiva varia in base alle specifiche del prodotto. Le informazioni sul prodotto di Huaying descrivono un processo di produzione che coinvolge film di poliammide, rivestimento spray ad alto isolamento e fibra di vetro. Gli acquirenti devono confermare l'esatta sequenza dei materiali e la costruzione del modello selezionato prima di incorporarlo in un progetto.

Lo spessore dell'isolamento è particolarmente importante. Un isolamento eccessivamente sottile potrebbe non soddisfare le prestazioni dielettriche richieste, mentre un isolamento eccessivamente spesso può aumentare il diametro del filo finito e ridurre lo spazio disponibile per l'avvolgimento. Un design equilibrato supporta sia l'affidabilità elettrica che l'efficiente confezionamento dei componenti.

3. Quali sono i principali vantaggi prestazionali?

Isolamento elettrico affidabile

Più strati isolanti possono fornire una protezione aggiuntiva contro il contatto elettrico tra conduttori adiacenti e componenti circostanti. La rigidità dielettrica effettiva dipende dai materiali isolanti, dallo spessore, dalla qualità della produzione e dalle condizioni di prova. Gli ingegneri devono confermare la tensione di resistenza richiesta e gli standard applicabili prima di approvare un cavo per apparecchiature critiche per la sicurezza.

Potenziale per progetti di avvolgimento compatti

Laddove il sistema di isolamento soddisfa i requisiti elettrici dell'applicazione, una struttura del filo attentamente ottimizzata può contribuire a ridurre la necessità di materiali isolanti supplementari. Il conseguente risparmio di spazio dipende dal design dei componenti e dai requisiti specifici di isolamento; non dovrebbero essere assunti senza rivedere le norme pertinenti.

Qualità di produzione costante

Le dimensioni uniformi del conduttore e i rivestimenti isolanti supportano un comportamento prevedibile dell'avvolgimento. Difetti di rivestimento, diametri incoerenti o scarsa adesione possono creare problemi durante l'avvolgimento automatizzato e possono influire sull'affidabilità del componente finito.

Considerazioni sui costi a lungo termine

La selezione del cavo dovrebbe rappresentare più del prezzo di acquisto iniziale. Una qualità costante può aiutare a ridurre i difetti di produzione, le rilavorazioni e la manutenzione associati a guasti legati all'isolamento. Il vantaggio in termini di costi effettivi dipende dalle condizioni di applicazione, dalla durata del prodotto, dalla resa di produzione e dalla qualità dei materiali alternativi valutati.

Questi vantaggi sono subordinati alla scelta di una specifica adeguata e alla verifica delle sue prestazioni. L'assenza di progettazione dell'isolamento elimina la necessità di un'adeguata protezione elettrica, test e progettazione di apparecchiature sicure.

4. Come viene prodotto il filo smaltato a triplo strato?

La coerenza della produzione è essenziale perché il conduttore e l'isolamento devono rimanere uniformi per tutta la lunghezza del filo finito. Huaying descrive diverse fasi importanti del suo processo di produzione.

1. Trafilatura:Il materiale conduttivo viene disegnato alle dimensioni richieste. La qualità della superficie e la consistenza dimensionale sono importanti per le successive operazioni di rivestimento.
2. Ricottura:Il trattamento termico controllato può regolare le proprietà meccaniche del conduttore, aiutandolo a raggiungere le caratteristiche richieste per l'avvolgimento e l'ulteriore lavorazione.
3. Applicazione dell'isolamento:I materiali di rivestimento o isolanti vengono applicati in base alla costruzione del prodotto specificata. La copertura uniforme aiuta a limitare i punti sottili e altri potenziali difetti.
4. Controllo dello spessore:Il produttore controlla le dimensioni dell'isolamento per ottenere il diametro finito e le prestazioni elettriche richieste.
5. Stagionatura:Laddove il sistema di rivestimento richiede la polimerizzazione, la lavorazione controllata aiuta a sviluppare le proprietà di rivestimento e l'adesione previste.
6. Ispezione finale:Controlli dimensionali, visivi, elettrici e meccanici adeguati aiutano a verificare la conformità con le specifiche del prodotto.

La pagina del prodotto di Huaying riporta una precisione di controllo dello spessore di ± 0,005 mm per il processo di rivestimento descritto. Gli acquirenti devono confermare il riferimento di misurazione, il modello applicabile e il metodo di ispezione quando utilizzano questa cifra come requisito di approvvigionamento.

Per i team di ingegneri, la documentazione di qualità più utile include una specifica di prodotto definita, criteri di ispezione, informazioni sulla tracciabilità ove disponibili e risultati dei test rilevanti per l'applicazione prevista.

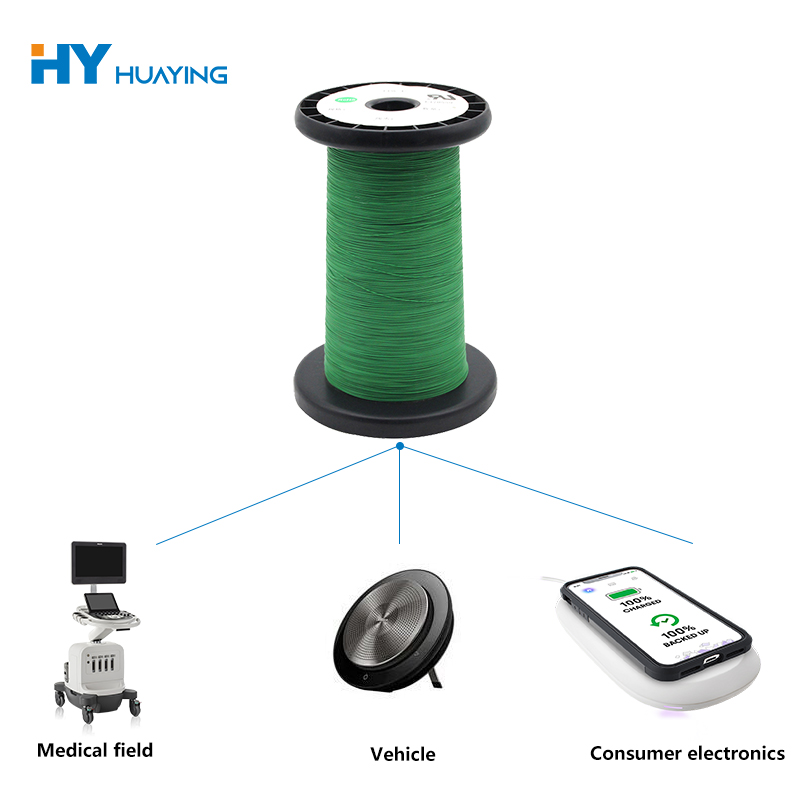

5. Dove viene utilizzato il filo smaltato a triplo strato?

Il filo per avvolgimento isolato a triplo strato può essere preso in considerazione per prodotti elettrici ed elettronici in cui sono importanti l'affidabilità dell'isolamento, l'avvolgimento compatto e la conduttività costante. L'idoneità dipende dalle specifiche effettive del cavo e dalle condizioni operative dell'apparecchiatura.

• Trasformatori:I conduttori dell'avvolgimento devono soddisfare i requisiti di tensione, temperatura, isolamento e dimensioni del componente.
• Induttori e induttanze:Il filo di avvolgimento appropriato supporta la progettazione dei componenti magnetici utilizzati nei circuiti di conversione e filtraggio dell'energia.
• Alimentatori switching:Le caratteristiche di isolamento e conduttore devono essere compatibili con la frequenza di commutazione, lo stress di tensione, le condizioni termiche e i requisiti di sicurezza applicabili.
• Apparecchiature elettroniche:I moduli di potenza compatti e altri gruppi elettrici possono trarre vantaggio da un filo di avvolgimento selezionato per uno spazio di installazione limitato.
• Impianti elettrici industriali:I componenti di avvolgimento personalizzati richiedono specifiche del filo adatte ai loro cicli di lavoro e alle condizioni ambientali.

Prima di selezionare un cavo per una qualsiasi di queste applicazioni, gli ingegneri dovrebbero valutare l'aumento di temperatura, lo stress elettrico, la tensione dell'avvolgimento, la frequenza operativa, l'esposizione all'umidità e i relativi requisiti di certificazione. L'idoneità di un prodotto per un trasformatore o alimentatore non stabilisce automaticamente l'idoneità per ogni progetto.

6. Come si confrontano le specifiche dei cavi?

Confrontare le specifiche è più affidabile che scegliere un cavo basandosi solo sul nome del prodotto. La tabella seguente riassume i principali parametri che gli acquirenti dovrebbero verificare.

Huaying pubblica esempi di configurazioni di conduttori, obiettivi di diametro complessivo e valori di resistenza dei conduttori sulla sua pagina di prodotto. Poiché i valori sono specifici del modello, gli acquirenti devono consultare la tabella delle specifiche originali e richiedere conferma prima di utilizzare qualsiasi cifra nei calcoli tecnici.

Riferimento: specifiche del filo smaltato a triplo strato di Huaying.

7. In che modo gli acquirenti dovrebbero selezionare il cavo giusto?

La scelta del filo corretto inizia dall'applicazione piuttosto che da un'affermazione generale sulle prestazioni di isolamento. I team di approvvigionamento e gli ingegneri progettisti possono utilizzare la seguente lista di controllo per restringere le opzioni adatte.

• Definire i requisiti elettrici:Specificare la tensione di funzionamento, la corrente prevista, la frequenza, i requisiti di tenuta dielettrica e la resistenza accettabile.
• Confermare le condizioni termiche:Stabilire la temperatura operativa prevista, l'aumento di temperatura, il metodo di raffreddamento e il ciclo di lavoro.
• Verificare i vincoli di avvolgimento:Determinare la finestra di avvolgimento disponibile, il diametro finito richiesto, il raggio di curvatura e le limitazioni delle apparecchiature di produzione.
• Verificare il sistema di isolamento:Richiedi dettagli sui materiali degli strati, tolleranze sullo spessore, adesione e relativi metodi di test elettrici.
• Esaminare le esigenze di conformità:Identificare gli standard e le approvazioni richieste per l'attrezzatura finita e il mercato di destinazione.
• Valutare la consistenza della produzione:Chiedi informazioni sulle procedure di ispezione, sulla consistenza dei lotti, sull'imballaggio e sulla documentazione di tracciabilità.
• Richiedi campioni quando appropriato:Testare il filo campione utilizzando l'effettivo processo di avvolgimento e la progettazione dei componenti prima di approvare la produzione in serie.

Una chiara indagine tecnica dovrebbe includere disegni o obiettivi dimensionali, domanda annuale o per lotti, condizioni operative, standard richiesti ed eventuali aspettative di imballaggio o consegna speciali. Queste informazioni aiutano un fornitore a determinare se un modello esistente è adatto o se è necessario valutare una specifica personalizzata.

8. Cosa dovresti sapere su Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. fornisce prodotti in filo isolato e descrive la propria attenzione allo sviluppo del prodotto, alla qualità della produzione e all'assistenza clienti. Secondo le informazioni sui prodotti dell'azienda, il processo di produzione del filo smaltato a triplo strato comprende trafilatura, ricottura, applicazione di isolamento, polimerizzazione controllata e controllo dimensionale.

L'azienda riferisce inoltre di avere più di 10 brevetti e un team di ricerca e sviluppo di oltre 20 persone. Queste cifre riportate dall'azienda forniscono informazioni sulle capacità di sviluppo dichiarate, ma gli acquirenti dovrebbero richiedere la documentazione pertinente quando sono richiesti la proprietà di brevetti, qualifiche tecniche o altre prove per l'approvazione del fornitore.

Nel valutare Huaying o un altro fornitore di cavi, i team di acquisto dovrebbero considerare qualcosa di più delle credenziali aziendali. Le domande più importanti riguardano se il filo proposto corrisponde all’applicazione, se sono disponibili i registri di qualità richiesti e se i campioni e i lotti di produzione possono soddisfare costantemente le specifiche concordate.

Per i dettagli specifici del prodotto, utilizzare la pagina ufficiale del filo smaltato a triplo strato Huaying come punto di partenza per una discussione tecnica.

9. Domande frequenti

1. Qual è lo scopo principale del filo smaltato a triplo strato?

Il suo scopo principale è quello di combinare un nucleo conduttivo con più strati isolanti, aiutando a separare elettricamente il conduttore dalle spire adiacenti e dai componenti circostanti. Il livello di protezione effettivo dipende dalla struttura del cavo, dalle proprietà del materiale e dai risultati dei test verificati.

2. Il filo smaltato a triplo strato è uguale al filo a triplo isolamento?

Non necessariamente. I termini possono descrivere prodotti correlati, ma il conduttore, i materiali isolanti, il metodo di rivestimento e i requisiti di conformità potrebbero differire. Confermare sempre la costruzione dettagliata e lo standard di prodotto applicabile prima di considerare i due come intercambiabili.

3. Quali fattori determinano le prestazioni elettriche del filo?

Fattori importanti includono il materiale e le dimensioni del conduttore, la resistenza elettrica, lo spessore dell'isolamento, la rigidità dielettrica, la temperatura nominale e la consistenza della produzione. Le prestazioni devono essere valutate utilizzando le specifiche e le condizioni di prova relative all'apparecchiatura prevista.

4. È possibile personalizzare il filo smaltato a triplo strato?

La personalizzazione può essere possibile a seconda delle capacità del produttore e dei requisiti di produzione. Gli acquirenti devono fornire la dimensione del conduttore target, il diametro finito, i requisiti di isolamento, i parametri elettrici e la quantità di ordine prevista per determinare la fattibilità.

5. Come possono gli acquirenti verificare la qualità del prodotto prima di effettuare un ordine all'ingrosso?

Richiedere la scheda tecnica aggiornata, i relativi registri di ispezione e la documentazione di conformità disponibile. Ove opportuno, valutare i campioni attraverso controlli dimensionali, prove sugli avvolgimenti e prove elettriche condotte secondo i requisiti dell'applicazione.

6. Quali informazioni devono essere incluse in una richiesta di preventivo?

Includere il modello o il disegno del filo richiesto, le dimensioni del conduttore, la struttura dell'isolamento, le prestazioni elettriche target, gli standard applicabili, la quantità dell'ordine, la destinazione della consegna ed eventuali requisiti di test o imballaggio. Una richiesta completa rende la valutazione tecnica e il preventivo più efficienti.

10. Conclusione

Il filo smaltato a triplo strato può supportare progetti elettrici che richiedono isolamento affidabile, conduttività costante e avvolgimento efficiente. La scelta del prodotto giusto richiede un attento confronto tra dimensioni del conduttore, struttura dell'isolamento, prestazioni dielettriche, limiti termici e qualità di produzione. Confermando questi fattori prima della produzione, gli ingegneri e i team di approvvigionamento possono ridurre le discrepanze nelle specifiche e prendere decisioni di acquisto più informate. Se stai acquistando cavi per avvolgimento isolati per trasformatori, induttori o altre applicazioni elettriche,contattare Huayingper discutere i tuoi requisiti tecnici, richiedere le specifiche del prodotto ed esplorare una soluzione adatta al tuo progetto.
