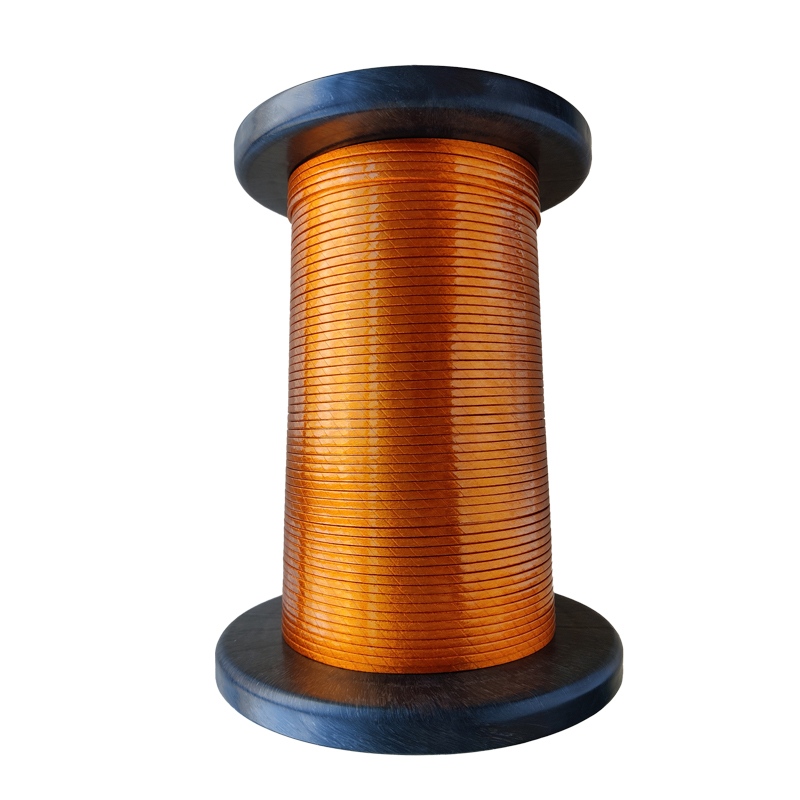

Filo Litz ritorto

Il nostro filo ritorto Huaying Litz è un vero prodotto di livello industriale fabbricato da Huizhou Huaying Electronic Technology Co., Ltd. È ampiamente utilizzato non solo a livello nazionale ma anche internazionale, guadagnandoci una lunga lista di clienti fedeli. Perché è così popolare? Innanzitutto perché il nostro filo è pienamente conforme agli standard di sicurezza UL e VDE e soddisfa anche i requisiti ROHS senza alogeni. Dalla selezione delle materie prime alla torcitura e alla produzione, ogni fase viene condotta secondo rigorosi standard industriali. Diamo priorità ai nostri clienti con la massima cura. Inoltre, deteniamo oltre dieci brevetti, garantendo l'assenza di problemi di qualità. Molti clienti fedeli affermano: "L'uso del nostro cavo è rassicurante". Ti invitiamo sinceramente a provarlo; con noi non puoi sbagliare!

Invia richiesta

Descrizione del prodotto

Specifiche del prodotto

Il nostro filo ritorto Huaying Litz offre un'ampia gamma di opzioni. Il diametro più sottile disponibile è 0,10 mm, in grado di attorcigliare da 50 a 2000 fili. Il diametro ancora più sottile di 0,05 mm consente di attorcigliare da 50 a 3000 fili. Indipendentemente dalle esigenze specifiche del cliente, siamo in grado di soddisfare queste esigenze. Anche il diametro esterno del prodotto finito è flessibile e varia da 0,1 mm a 8 mm. Se i clienti hanno requisiti specifici in termini di larghezza o spessore, ad esempio richiedono uno spessore più sottile per l'installazione in piccoli dispositivi medici, possiamo soddisfare tali requisiti. Abbiamo inoltre studiato attentamente la nostra rigidità dielettrica, dimostrando che i nostri prodotti non presentano guasti all'isolamento anche in ambienti ad alta frequenza e alta tensione, guadagnandoci la fiducia dei nostri clienti.

Vantaggi principali del prodotto

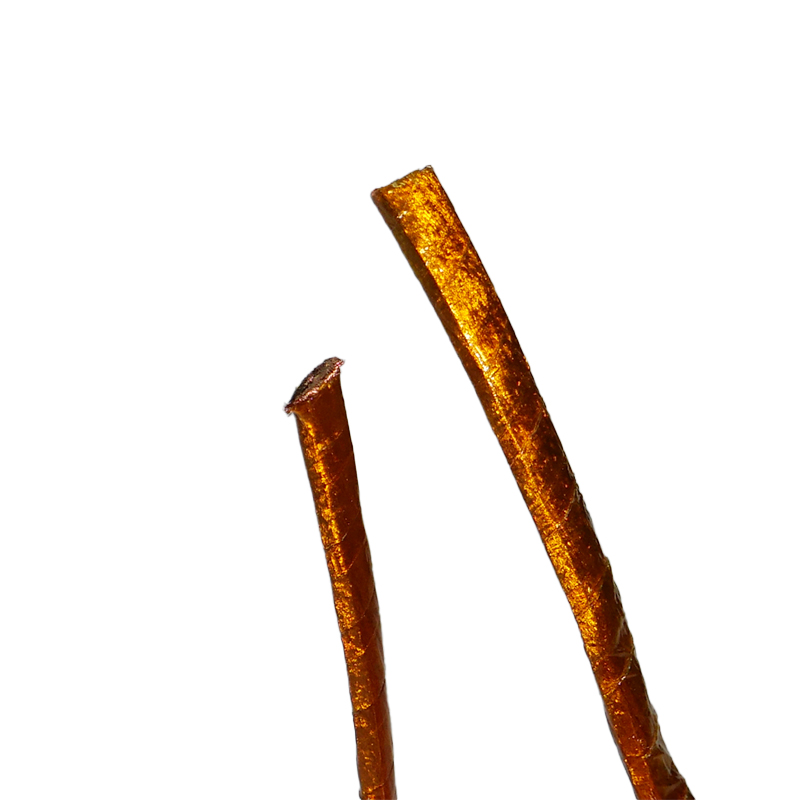

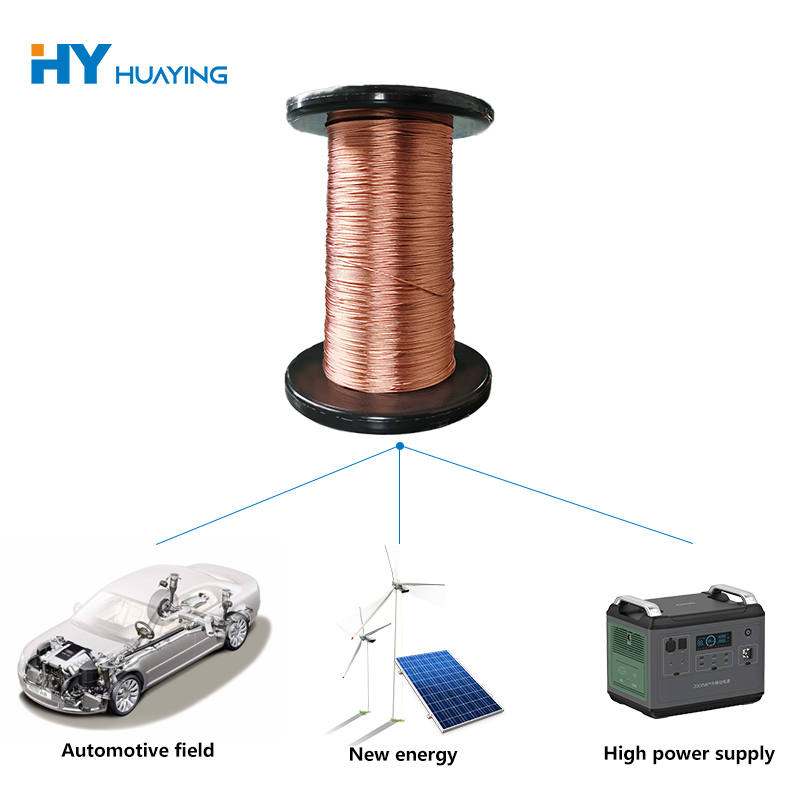

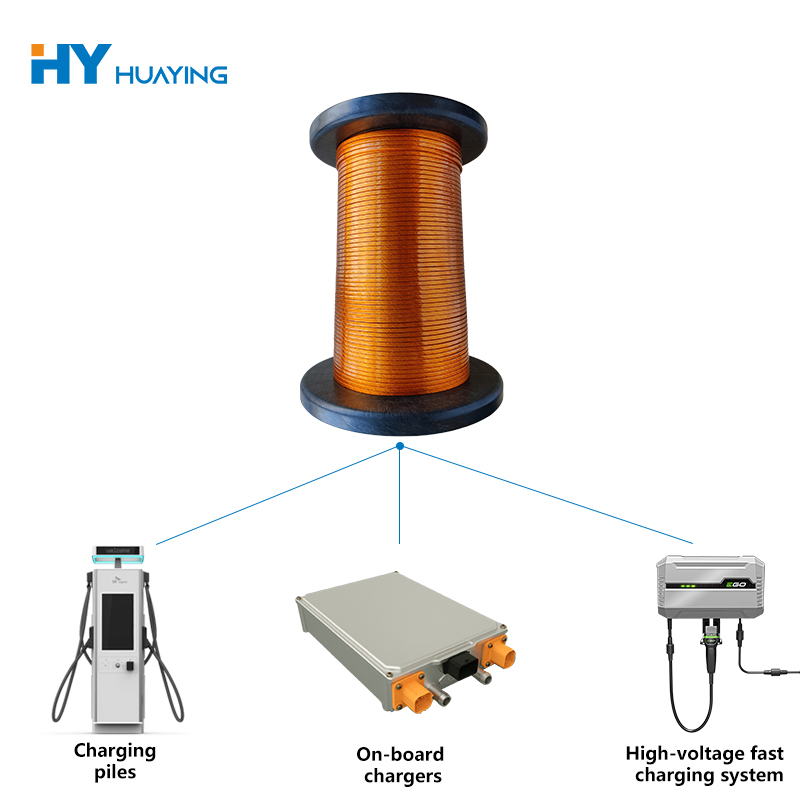

Questo filo ritorto Huaying Litz vanta un elevato tasso di riempimento delle fessure, consentendo alle bobine avvolte con esso di trasportare correnti più elevate senza surriscaldarsi, anche con carichi di corrente elevati. Inoltre, utilizza filo a trefoli quadrati. A parità di sezione trasversale, il filo quadrato ha una superficie maggiore rispetto al filo tondo, il che mitiga l'effetto pelle, riducendo significativamente le perdite di corrente ad alta frequenza e migliorando la dissipazione del calore. Ciò garantisce temperature operative stabili nei dispositivi elettronici automobilistici per periodi prolungati. Inoltre, l'ingombro compatto del nostro prodotto lo rende particolarmente adatto per applicazioni che richiedono dimensioni minime, come lo storage ottico. Inoltre, la sua resistenza alla temperatura e alle radiazioni raggiunge i 220°C, rendendolo adatto all'uso in ambienti industriali ad alta temperatura. Questa resistenza alle radiazioni garantisce inoltre un funzionamento stabile in apparecchiature mediche specializzate, risultando in un'ampia gamma di applicazioni.

Manutenzione del prodotto

La manutenzione quotidiana del filo intrecciato Huaying Litz è semplice; basta prestare attenzione ad alcuni piccoli dettagli. Durante la conservazione, ricordarsi di conservare i cavi in un'area asciutta e ben ventilata, lontana da olio, sporco e liquidi corrosivi. Se prevedi di conservarli per un lungo periodo, si consiglia di avvolgerli saldamente in un sacchetto sigillato per impedire l'ingresso di umidità. Ciò è particolarmente vero durante la stagione delle piogge nel sud della Cina, quando l'aria è umida e può facilmente danneggiare le prestazioni del cavo. Se è necessario tagliare i cavi, assicurarsi di utilizzare tronchesi dedicati. Non usare le normali forbici per tagliarli. In caso contrario, i trefoli attorcigliati si spezzeranno facilmente, causando problemi durante il successivo collegamento. Inoltre, quando si rimuove l'isolamento, fare attenzione a non rompere il filo di rame. Si consiglia di utilizzare uno strumento spelafili dedicato e di seguire i requisiti dell'apparecchiatura; non spogliarti troppo lungo o troppo corto.

specifiche	tolleranza del conduttore	resistenza del misuratore		FIW4 diametro esterno mm		FIW5 diametro esterno mm		FIW6 diametro esterno mm		FIW7 diametro esterno mm		FIW8 diametro esterno mm		FIW9 diametro esterno mm
mm	mm	min	massimo	min	massimo	min	massimo	min	massimo	min	massimo	min	massimo	min	massimo
0.050	±0,002	7.9220	9.4890	0.075	0.085	0.085	0.095	0.095	0.105	0.106	0.116	--	--	--	--
0.063	±0,002	5.0450	5.9220	0.090	0.101	0,102 0,114		0.114	0.126	0.127	0.139	--	--	--	--
0.070	±0,003	4.0790	4.8900	0.098	0.110	0.111	0.123	0.124	0.136	0.137	0.149	0.150	0.162	0.163	0.175
0.080	±0,003	3.1330	3.7030	0.109	0.122	0.123	0.136	0.137	0.150	0.151	0.164	0.165	0.178	0.179	0.192
0.090	±0,003	2.4950	2.9000	0.121	0.134	0.135	0.148	0.149	0.162	0.163	0.176	0.177	0.190	0.191	0.204
0.100	±0,003	2.0340	2.3330	0.133	0.148	0.149	0.164	0.165	0.180	0.181	0.196	0.197	0.212	0.213	0.228
0.112	±0,003	1.6330	1.8480	0.148	0.164	0.165	0.181	0.182	0.198	0.199	0.215	0.216	0.232	0.233	0.249
0.114	±0,003	1.5760	1.7820	0.150	0.166	0.167	0.183	0.184	0.200	0.201	0.217	0.218	0.234	0.235	0.251
0.120	±0,003	1.4260	1.6030	0.159	0.176	0.177	0.194	0.195	0.212	0.213	0.230	0.231	0.248	0.249	0.266
0.127	±0,003	1.2770	1.4280	0.166	0.183	0.184	0.201	0.202	0.219	0.220	0.237	0.238	0.255	0.256	0.273
0.132	±0,003	1.1850	1.3200	0.172	0.191	0.192	0.211	0.212	0.231	0.232	0.251	0.252	0.271	0.272	0.291
0.140	±0,003	1.0550	1.1700	0.182	0.201	0.202	0.221	0.222	0.241	0.242	0.261	0.262	0.281	0.282	0.301
0.150	±0,003	0.9287	1.0158	0.194	0.215	0.216	0.237	0.238	0.259	0.260	0.281	0.282	0.300	0.300	0.320
0.160	±0,003	0.8122	0.8906	0.206	0.227	0.228	0.249	0.250	0.271	0.272	0.293	0.294	0.315	0.316	0.337
0.170	±0,003	0.7210	0.7871	0.218	0.241	0.242	0.265	0.266	0.289	0.290	0.313	0.314	0.337	0.338	0.361
0.180	±0,003	0.6444	0.7007	0.230	0.253	0.254	0.277	0.282	0.303	0.304	0.325	0.326	0.349	0.350	0.373
0.190	±0,003	0.5793	0.6277	0.241	0.265	0.266	0.290	0.291	0.315	0.316	0.340	0.341	0.365	0.366	0.390
0.200	±0,003	0.5237	0.5657	0.253	0.277	0.278	0.302	0.303	0.327	0.328	0.352	0.353	0.377	0.378	0.402
0.220	±0,003	0.4342	0.4664	0.277	0.303	0.304	0.330	0.331	0.357	0.358	0.384	0.385	0.411	0.412	0.438
0.250	±0,004	0.3345	0.3628	0.313	0.338	0.340	0.370	0.373	0.400	0.403	0.430	0.433	0.460	0.463	0.490
0.300	±0,004	0.2319	0.2505	0.370	0.400	0.401	0.431	0.432	0.462	0.463	0.493	0.494	0.524	0.525	0.555
0.350	±0,004	0.1722	0.1833	0.424	0.454	0.455	0.485	0.486	0.516	0.517	0.547	0.548	0.578	0.579	0.609
0.400	±0,005	0.1316	0.1407	0.479	0.509	0.510	0.540	0.541	0.571	0.572	0.602	0.603	0.633	--	--
0.450	±0,005	0.1042	0.1109	0.534	0.564	0.565	0.595	0.596	0.626	0.627	0.657	0.658	0.688	--	--
0.500	±0,005	0.0846	0.0895	0.588	0.628	0.629	0.669	0.670	0.700	0.701	0.738	--	--	--	--
0.550	±0,006	0.0698	0.0742	0.650	0.690	0.690	0.730	0.730	0.768	0.768	0.802	--	--	--	--
0.600	±0,006	0.0587	0.0622	0.710	0.739	0.740	0.780	0.781	0.820	0.822	0.855	--	--	--	--
